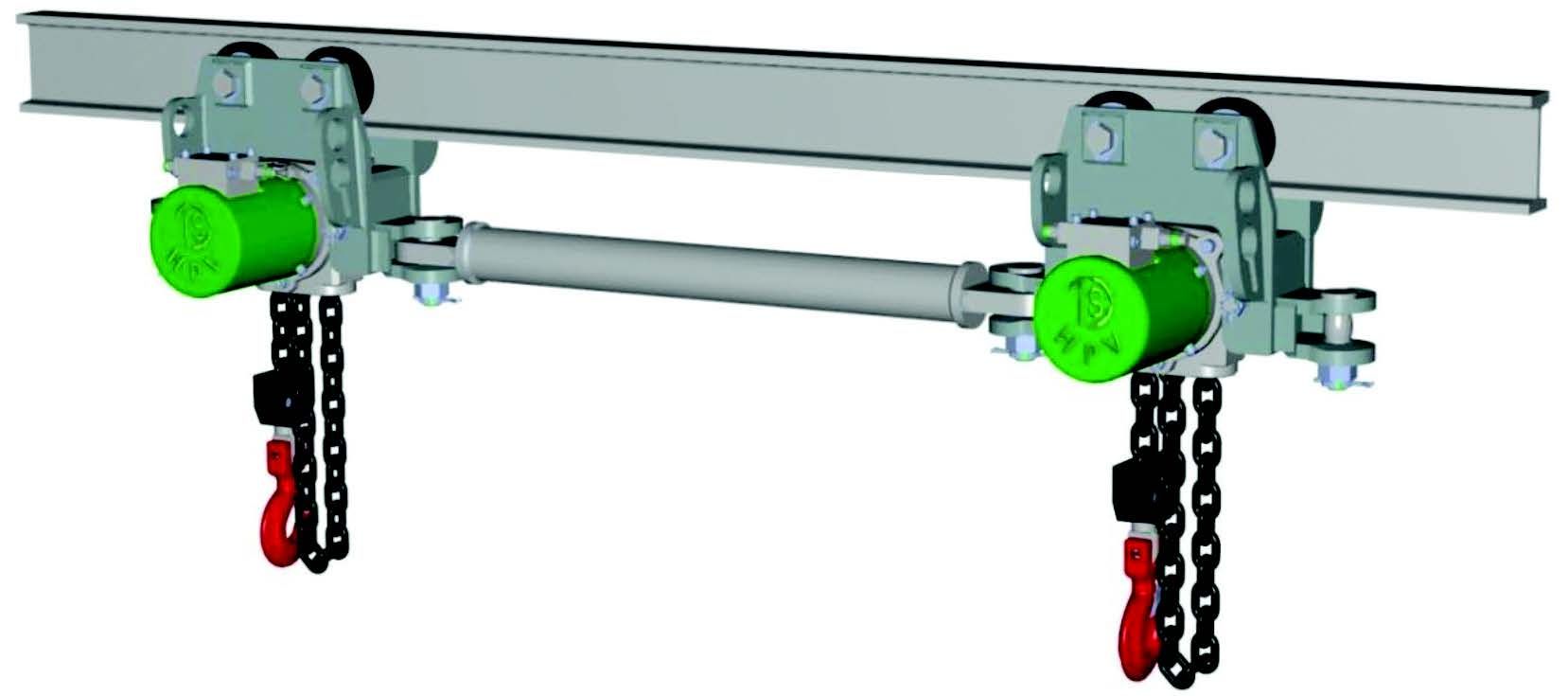

Устройство манипуляционное гидравлическое HPV TDS 120 - DUO, с блокировкой
Гидравлическое манипуляционное устройство TDS HPV 120 DUO с блокировкой предназначено для вертикальной манипуляции с грузами и их транспортировки по монорельсовому подвесному пути с балкой из двутаврового профиля I155 (I140E, I140V) при максимальных углах наклона пути ± 300. Устройство не предназначено для перевозки людей. В качестве тягового средства для данного устройства и одновременно источником рабочего напорного масла рекомендуется использовать в первую очередь подвесной дизельгидравлический локомотив или шахтный манипулятор. Устройство можно использовать во взрывоопасных средах класса SNM 2.
Технические параметры HPV TDS 120 - DUO, с блокировкой
| Максимальная грузоподъемность устройства | 2 x 4 000 кг = 8 000 кг |
| Грузовая цепь | 13 x 36 T 8 DIN 5684 |
| Рабочая высота подъема, перестраиваемая | 3-6 м |
| Скорость вертикального передвижения при подаче напорного гидр. масла 30 л/мин | 1 м/15 сек |
| Требуемое давление напорного гидр. масла | 15 - 16 МПа |
| Напорное медиум | гидравлическое масло |
| Минимальная количественная подача масла | 30 л/мин |
| Используемый монорельсовый подвесной путь - двутавровый профиль | I155 (I140E, I140V) |
| Радиус горизонтальной дуги, мин. | 4 м |
| Радиус вертикальной дуги, мин | 8 м |
| Скорость грузового состава, макс. | 2,5 м/сек. |
| Угол наклона пути, макс | ± 30° |
| Тяговое усилие тягового средства, макс. | 120 кН |
| Вес собственный (в зависимости от используемых соед. тяг) | 340 кг |
| Наличие блокировки для фиксации груза | да |
| № заказа | ZP-166014-100-DUO |
