НРМ TDS 10-DUO Змея

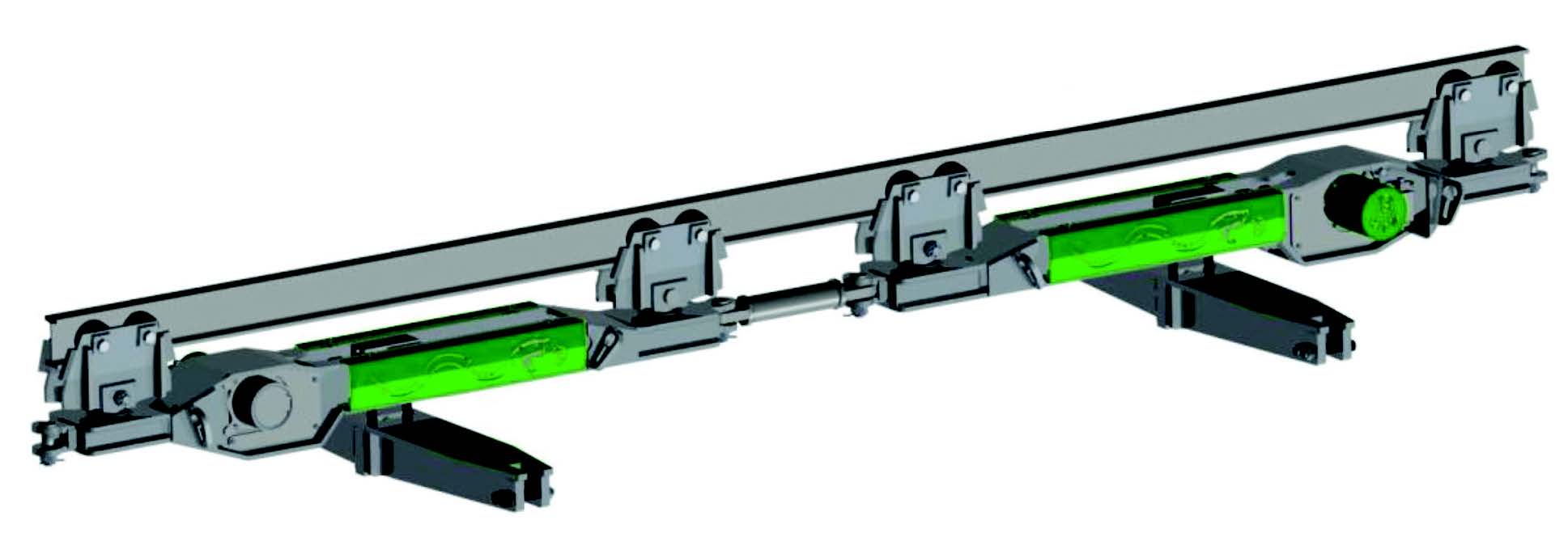

Гидравлический транспортный манипулятор НРМ TDS 10-DUO Змея предназначен для вертикальной манипуляции с грузами и их транспортировки по монорельсовому подвесному пути с балкой из двутаврового профиля I-155 (I140E) при максимальных углах наклона пути ± 300. Тяговым средством для данного устройства и одновременно источником рабочего напорного масла рекомендуется использовать в первую очередь подвесной дизель-гидравлический локомотив. Устройство можно использовать во взрывоопасных средах класса SNM 2.
Технические параметры НРМ TDS 10-DUO Змея
| Максимальная грузоподъемность устройства | 2 x 20 000 кг = 20 000 кг |
| Тяговое усилие тягового средства, макс. | 120 кН |
| Грузовая цепь | 13 x 36 T 8 DIN 5684 |
| Рабочая высота подъема, перестраиваемая | 3-6 м |
| Скорость вертикального передвижения при подаче напорного гидр. масла 30 л/мин | 1 м/60 сек |
| Требуемое давление напорного гидр. масла | 15 - 16 МПа |
| Напорное медиум – рабочая жидкость | гидравлическое масло вязкостью 2,6-160 мм2 сек-1 или тяжеловоспламеняющаяся гидравлическая жидкость |
| Оптимальная вязкость рабочей жидкости | 46 мм2 сек-1 |
| Фильтрование | 10 µм |
| Минимальная количественная подача масла | 30 л/мин |
| Используемый монорельсовый подвесной путь - двутавровый профиль | I155 (I140E, I140V) |
| Радиус горизонтальной дуги, мин. | 4 м |
| Радиус вертикальной дуги, мин | 8 м |
| Скорость грузового состава, макс. | 2,5 м/сек. |
| Угол наклона пути, макс | ± 30° |
| Оптимальная рабочая температура | 40°-55° Ц |
| Допустимая рабочая температура | 10°-70° Ц |
| № заказа | ZP-166014-DUO |
